Универсального прибора для всех геодезических задач не существует. Тахеометр точно измеряет отдельные точки, GNSS-приемник определяет координаты на открытой территории, нивелир передает высотные отметки, а лазерный сканер фиксирует фактическую геометрию объекта в виде облака точек.
На практике эти технологии часто применяют совместно. Выбор зависит не только от паспортной точности прибора, но и от объекта, условий съемки, системы координат, требуемой детализации и формата конечных данных.
Основные виды современных геодезических приборов
| Оборудование | Для каких задач | Результат | Главное ограничение |
|---|---|---|---|
| Электронный тахеометр | Разбивка, исполнительная съемка, контроль положения конструкций | Координаты и высоты отдельных точек | Необходима прямая видимость цели |
| GNSS-приемник | Топографическая съемка, опорные сети, трассы, вынос точек, кадастровые работы | Координаты точек в заданной системе | Требуется устойчивый прием спутниковых сигналов |
| Оптический или цифровой нивелир | Высотные сети, контроль отметок и осадок | Высоты и разности высот | Не определяет плановые координаты точек |
| Наземный лазерный сканер | Обмеры, исполнительная съемка, Scan-to-BIM, контроль геометрии | Плотное облако точек, панорамные изображения | Фиксирует только видимые поверхности |
| Мобильная сканирующая система | Съемка дорог, территорий, помещений, тоннелей и складов | Облако точек, траектория, изображения | Точность зависит от расчета траектории |
| БПЛА с камерой или лидаром | Картографирование, съемка карьеров, площадок и протяженных объектов | Ортофотоплан, облако точек, цифровая модель поверхности или рельефа | Результат зависит от условий полета и геопривязки |

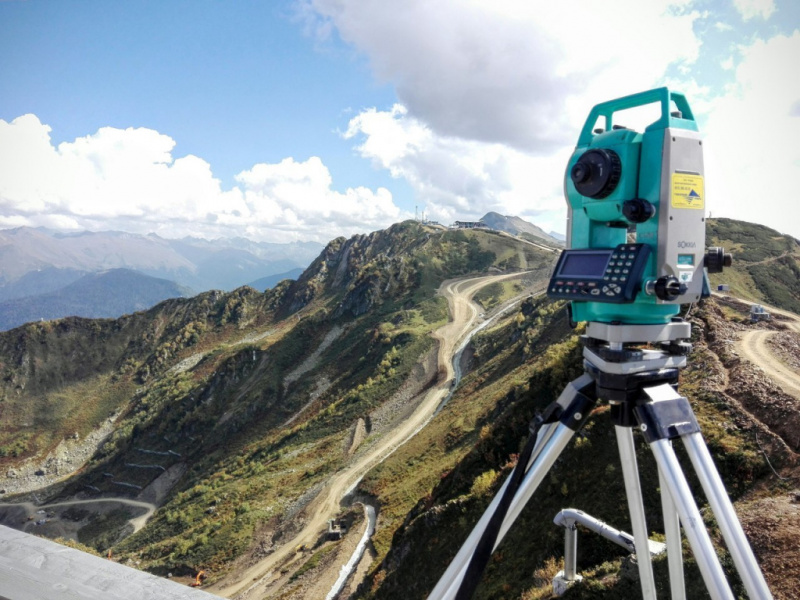

Электронные и роботизированные тахеометры
Классический теодолит измеряет горизонтальные и вертикальные углы. Электронный тахеометр дополняет угломерную часть дальномером и вычислительным модулем: он измеряет наклонные расстояния и рассчитывает координаты и высоты точек. Измерения выполняют на призму или непосредственно на поверхность в безотражательном режиме.
Тахеометры используют для разбивки, топографической и исполнительной съемки, создания съемочного обоснования и контроля положения конструкций. Роботизированные тахеометры автоматически находят и сопровождают призму, поэтому многими операциями может управлять один специалист. Сканирующие тахеометры и мультистанции дополнительно получают облака точек, но по скорости и плотности съемки не всегда заменяют специализированный 3D-сканер.
Главное ограничение метода — прямая видимость между прибором и измеряемой точкой. Специалист также должен заранее определить, какие точки нужны. Если требуется подробно зафиксировать сложную поверхность, коммуникации или объект целиком, эффективнее лазерное сканирование.
GNSS-приемники
Профессиональный GNSS-приемник определяет координаты по сигналам спутниковых систем ГЛОНАСС, GPS, Galileo и BeiDou. Точный результат обеспечивают не только сам приемник и антенна, но и метод измерений, поправки, контроль качества решения и корректное преобразование координат.
Наиболее распространены следующие режимы работы:
- RTK — получение поправок от собственной базовой станции или сети базовых станций в реальном времени;
- PPK — расчет координат или траектории после завершения съемки по записанным спутниковым наблюдениям;
- статические наблюдения — продолжительные измерения, применяемые при создании и развитии геодезических сетей;
- PPP — высокоточное позиционирование по спутниковым поправкам без локальной базовой станции, обычно с периодом сходимости решения.
В благоприятных условиях RTK обеспечивает сантиметровый уровень точности. На результат влияют геометрия спутников, качество поправок, расстояние до базовой станции, радиопомехи, отражения сигнала и препятствия над антенной. Рядом с высокими зданиями, металлоконструкциями, под плотной растительностью и внутри помещений спутниковое позиционирование может работать нестабильно или быть недоступно.
До начала работ нужно определить систему координат, высотную основу и параметры преобразования. Без этого даже качественные спутниковые измерения нельзя корректно объединить с проектом, картой или данными других приборов.
Оптические и цифровые нивелиры
Геодезический нивелир измеряет превышения между точками. С его помощью передают высотные отметки, создают нивелирные ходы, контролируют положение конструкций по высоте и наблюдают за осадками зданий и сооружений.
В оптическом нивелире специалист считывает отсчет по рейке визуально. Цифровая модель автоматически распознает штрихкодовую рейку, рассчитывает превышения и сохраняет результаты. Это уменьшает количество ошибок, но не отменяет требований к методике наблюдений. Для проверки вертикальности и пространственного положения конструкций обычно используют тахеометр, лазерный сканер или специализированную измерительную систему.
Наземные лазерные 3D-сканеры
Наземный лазерный сканер измеряет расстояния до множества точек на поверхности объекта и формирует облако точек — подробную цифровую копию его фактической геометрии. Встроенные камеры могут дополнять данные цветными панорамными изображениями.
Наземное лазерное сканирование применяют для:
- лазерного сканирования зданий и сооружений и обмеров промышленных объектов;
- подготовки фактических планов, разрезов, фасадов и BIM-моделей;
- контроля монтажа и сравнения объекта с проектом;
- выявления деформаций и изменений;
- расчета объемов сыпучих материалов и земляных работ.
Сканер фиксирует только видимые поверхности, поэтому сложный объект снимают с нескольких станций. Затем сканы объединяют в общей системе координат по геометрии, специальным маркам, опорным точкам или их сочетанию. Точность итогового облака зависит от характеристик прибора, схемы съемки, расстояний, свойств поверхностей, качества регистрации и геодезического обоснования.
Мобильные сканирующие системы и переносные SLAM-сканеры
Мобильные системы получают данные во время движения. Комплекс может включать лидары, камеры, GNSS-приемник, инерциальную навигационную систему, вычислительный блок и программное обеспечение для расчета траектории. Оборудование устанавливают на автомобиль, специальную платформу, рюкзак, тележку или другое подвижное основание.
При съемке дорог и открытых территорий траекторию обычно рассчитывают по совместным данным GNSS и инерциальной системы. Инерциальные измерения поддерживают решение при кратковременном ухудшении спутникового сигнала, но их погрешность со временем накапливается. Поэтому геопривязку проверяют по повторным проездам, опорным точкам и контрольным измерениям.
В помещениях, тоннелях и подземных выработках применяют переносные сканеры со SLAM. Алгоритм одновременно оценивает движение прибора и строит карту по данным лидара, камер и инерциальных датчиков. Такой метод ускоряет съемку, однако траектория может накапливать дрейф. Для контроля используют замкнутые маршруты, повторные проходы и опорные точки.
Мобильная съемка производительнее стационарной, но обычно уступает ей по плотности и локальной точности данных. На сложных объектах методы комбинируют: мобильный сканер обеспечивает общее покрытие, а наземный — детальную съемку ответственных участков.
БПЛА, фотограмметрия и воздушное лазерное сканирование
БПЛА позволяют быстро снимать большие, труднодоступные или опасные территории. В зависимости от задачи на аппарат устанавливают фотокамеру, лидар и GNSS/INS-комплекс.
При фотограмметрической съемке программное обеспечение восстанавливает геометрию по серии перекрывающихся изображений. Результатом становятся ортофотоплан, облако точек, трехмерная модель и цифровая модель поверхности. На точность влияют высота полета, камера, перекрытие снимков, качество геопривязки, опорные точки, освещение и характер поверхности.
Воздушный лидар измеряет расстояния до поверхности и сразу формирует облако точек. Его применяют для съемки рельефа, лесных территорий, линий электропередачи, карьеров, дорог и других протяженных объектов. Часть импульсов может достигать земли через промежутки в растительности, однако полнота данных зависит от плотности покрова, параметров полета и характеристик оборудования.
Как выбрать геодезическое оборудование
Паспортная точность описывает возможности прибора в заданных условиях, но не гарантирует точность конечного плана, модели или облака точек. Выбирать нужно не только прибор, но и весь процесс: полевую съемку, геопривязку, обработку и формат выдачи данных.
- Конечный результат. Координаты отдельных точек, топографический план, исполнительная схема, облако точек и BIM-модель требуют разных способов съемки.
- Условия на объекте. Важно учитывать наличие прямой видимости, спутникового сигнала, вибраций, пыли, осадков, перепадов температуры и движущихся объектов.
- Система координат. Нужно заранее определить, в какой системе передавать данные, как выполнять геопривязку и какие контрольные точки доступны.
- Производительность. Точечные методы могут быть слишком медленными для сложного или протяженного объекта. Сплошная съемка дает больше информации, но требует дополнительных ресурсов для обработки.
- Программное обеспечение. Измерения предстоит уравнять, зарегистрировать, очистить и преобразовать в нужный формат. Совместимость оборудования и ПО не менее важна, чем характеристики сенсора.
- Метрологические требования. Если измерения относятся к сфере государственного регулирования, нужно заранее проверить требования к утверждению типа и поверке оборудования.
Комплексный подход к измерениям
На одном объекте методы часто дополняют друг друга: GNSS и тахеометр задают координатную основу, нивелир передает высоты, а лазерный сканер фиксирует подробную геометрию. Поэтому подбор оборудования начинается не с конкретной модели, а с требований к точности, объекту, системе координат и конечному формату данных.
